MIPI（移动行业处理器接口）是Mobile Industry Processor Interface的缩写，由MIPI联盟为移动应用制定的开放显示标准。为解决并行接口带宽不足、功耗高的问题。以标准化协议规范实现设备间纳秒级同步精度高效互连，缩短产品开发周期。

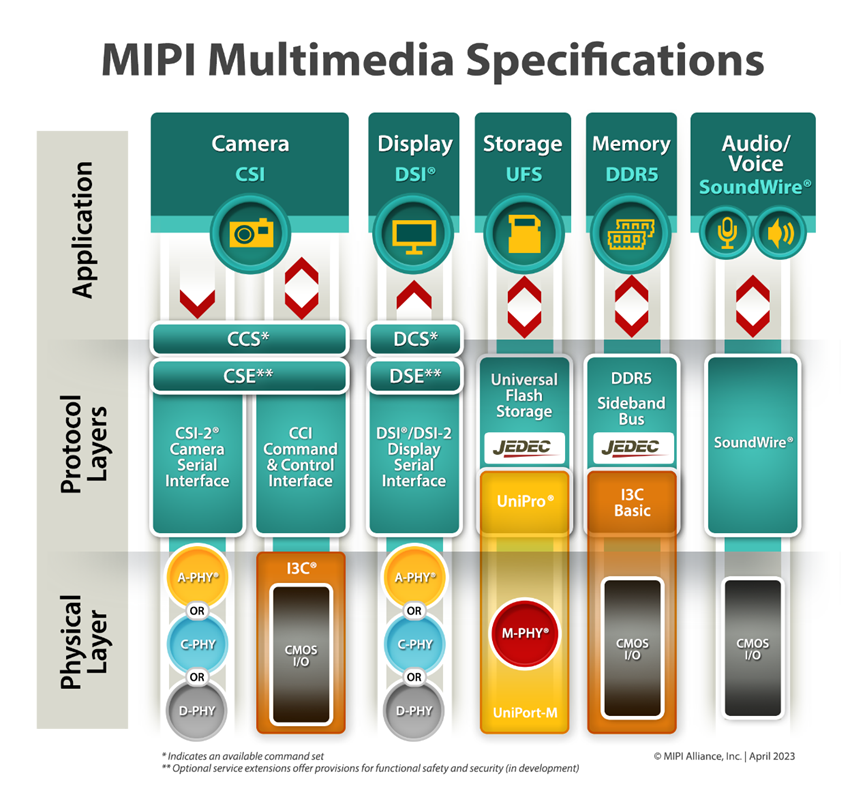

一般便于理解，分为物理层，协议层，应用层。以下做一个基本的介绍。

物理层：D-PHY，C-PHY，支持高速HS（差分信号）和低功耗LP（单端信号）双模式切换，传输速率可达41Gbps。

D-PHY（当前最新版本MIPI D-PHY v3.6 最高4.5Gbps速率）

采用NRZ 编码。智能手机、物联网及汽车摄像头与显示屏应用的主流PHY技术。

支持MIPI CSI-2和MIPI DSI-2协议，适用于低功耗、高速应用，连接长度可达4米。

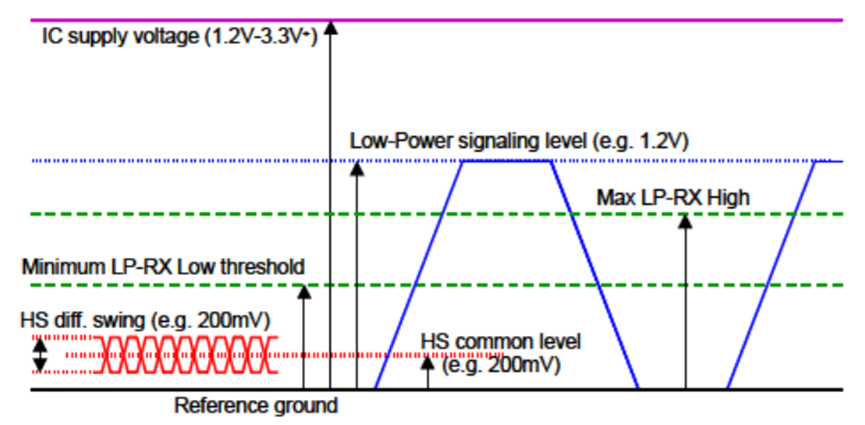

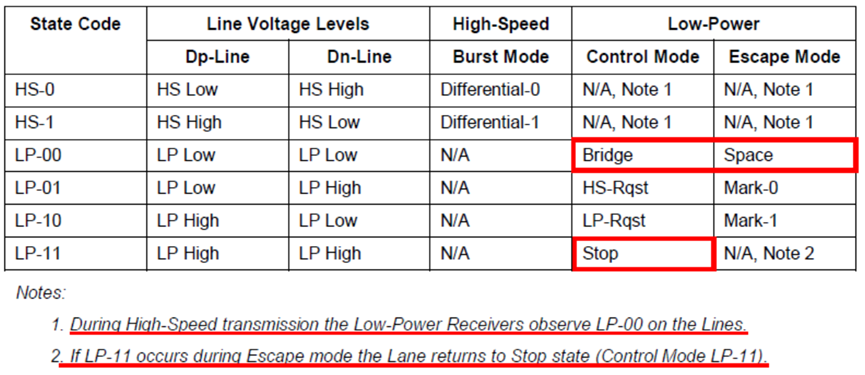

发送端通过驱动线路电平来决定线路状态。HS-TX差分驱动一个lane，两个LP-TX驱动一个lane的两个独立的单line。这样便形成两种高速通道状态：差分0和差分1，和四种低功耗通道状态。

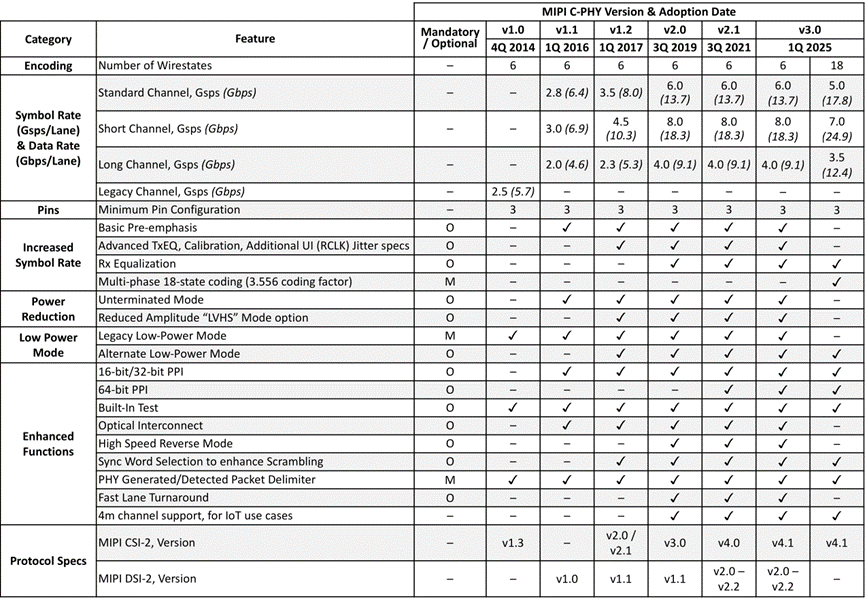

C-PHY（当前最新版本MIPI C-PHY v3.0 最高13Gps速率）

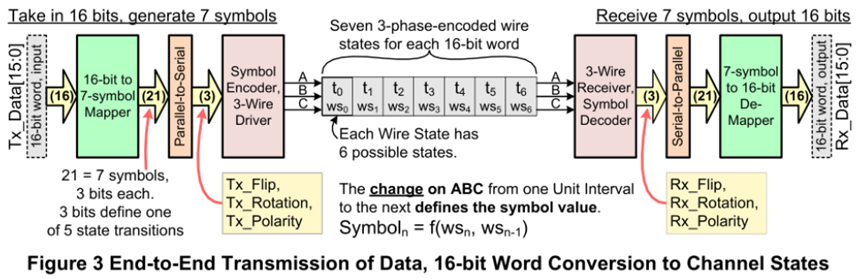

使用3条线Lane进行信号传输，并采用3-phase 符号编码技术，从而在更少的线路和较低的信号切换频率下实现极高的吞吐量。

智能手机、物联网及汽车摄像头与显示屏应用的主流PHY技术。

适用于VR头戴式设备，无人机，机器人，汽车ADAS、ADS，车载信息娱乐系统与仪表盘显示屏。同样支持MIPI CSI-2和MIPI DSI-2协议。

使用一组三线方式，由三根导线组成一组成为1个lane，lane中每根线称为A、B、C。由低摆幅三相信号驱动。

协议层：包含CSI(DPHY/CPHY)（摄像头）、DSI（显示）等子协议，实现数据打包与传输控制。

CSI（当前最新版本MIPI CSI-2 v4.1）

DSI（当前最新版本MIPI DSI-2 v2.2）

支持多种显示操作模式，包括超高清视频（8K及以上），以及节能的GUI和待机模式。在所有显示操作模式下均具有高能效，高度可扩展，支持所有分辨率。

结合了VESA显示流压缩（DSC）和VESA显示压缩-M（VDC-M）标准。

低电磁干扰（EMI）。

应用层：针对摄像头、显示器、存储器、内存、传感器（如麦克风/扬声器）等外设定义专用接口规范。

90%以上智能手机采用MIPI协议连接摄像头（CSI-2）和显示屏（DSI-2）。

支持汽车电子自动驾驶ADAS多摄像头同步传输，车载信息娱乐系统，低延迟，满足自动驾驶实时性需求。

差分信号抗电磁干扰能力强，保障工业场景等环境稳定运行。
