IEC63563标准深度解读:Qi2无线充电的国际通用规范与测试要求

无线充电技术正以前所未有的速度走进日常生活,从智能手机到可穿戴设备,便捷的无线充电方式已成刚需。2023年,无线充电联盟(WPC)推出全新 Qi v2.0(Qi2)标准,首次将苹果 MagSafe 磁吸技术融入通用规范,大幅提升了充电效率、对齐精度和用户体验。为使这一技术规范获得国际层面的统一认可与强制力,国际电工委员会(IEC)将其纳为国际标准,编号即为 IEC63563。

一、基本概念:从Qi2到IEC63563

IEC63563全称为《Qi 无线充电互操作性规范》(Wireless power transfer – Interoperability specification for Qi wireless power transfer),它是WPC Qi v2.0规范在IEC体系下的直接映射,属于国际标准级别的无线充电互操作性要求。标准的核心在于确保任何标有“Qi2”或通过本IEC标准认证的发射端(充电板)和接收端(手机等设备),无论制造商是谁,均能实现即放即充、高效安全且具备磁吸辅助对齐的稳定无线充电体验。
IEC 63563保留了Qi2的精髓–磁功率分布(Magnetic Power Profile,MPP),并向下兼容基准功率分布(BPP)和扩展功率分布(EPP)。这意味着它既覆盖了新型磁吸15W快充,也兼顾了传统Qi设备的5W基础充电。

二、标准的主要内容

IEC63563的文本内容极为详尽,主要分为以下几个核心模块:

  1. 功率分布定义
    o BPP(Baseline Power Profile):5W及以下,使用单线圈基础通信协议,适用于低功耗配件。
    o EPP(Extended Power Profile):可达15W,支持多线圈和更复杂的调压控制,但不具备磁吸对齐。
    o MPP(Magnetic Power Profile):Qi2核心,提供磁吸环形阵列实现精准物理对齐,功率典型为15W,并支持更优的热管理和异物检测策略。
  2. 通信协议层
    规定发射器与接收器之间的数字数据交换格式,包括鉴权、功率协商、控制错误包、接收功率上报及充电状态管理等,确保多品牌互操作。
  3. 磁吸系统要求(MPP专有)
    对磁铁矩阵的尺寸、拉力、偏移容限、磁通量密度进行详细限定,保证吸附稳固、单手可脱卸且不影响其他功能(如NFC、磁条卡安全)。
  4. 安全与保护机制
    o 异物检测(FOD):防止金属异物被加热引发危险。
    o 过压、过流、过温保护:充电板与设备双侧保护逻辑。
    o 互操作性安全:即便接收器故障,发射器也应进入安全状态。
  5. 互操作性测试条件
    给出标准测试接收器和标准测试发射器的参数、线圈几何特征、负载条件等,作为一致性的评判基准。

IEC 63563标准系列共分为以下主要部分:

部分名称核心内容
Part 1Introduction标准引言,适用于手机、平板等平板设备(最高15W)
Part 2Glossary术语定义
Part 3Mechanical, Thermal, and User Interface产品物理设计、系统尺寸、对齐方式、表面温升及用户指示
Part 4Power Delivery功率传输,涵盖接收器设计、电路、功耗、工作功率等级、传输效率及待机功率
Part 5Communications Physical Layer通信物理层规范
Part 6Communications Protocol发射器与接收器之间的消息通信协议,用于建立和控制功率传输
Part 7Foreign Object Detection (FOD)异物检测,确保功率传输过程中磁场内金属物体不会受热
Part 8NFC Tag ProtectionNFC标签保护,检测RFID/NFC卡并防止其损坏
Part 9Authentication认证机制,接收器对发射器进行认证以确保其通过Qi认证且来自注册制造商
Part 10MPP System SpecificationMPP(磁功率分布图)系统规范
Part 11MPP Protocol ExtensionMPP协议扩展

三、测试相关要求与无线充电测试仪的实战角色

IEC 63563 的测试要求极为严苛,旨在让通过认证的设备在全球市场实现“零障碍”互操作。主要测试项目包含:
• 互操作性主测试:使用标准化的金机(Golden Unit)发射器和接收器进行全参数交叉配对,验证功率输送精度、通信可靠性与动态响应。
• 磁吸保持力测试:对MPP产品,测量垂直及侧向脱离所需力度,确保在车内颠簸等场景下不脱落。
• FOD异物检测概率测试:放置各类标准金属异物(硬币、回形针、铝箔等),要求系统在能量意外传输超限时及时关断。
• 温升与效率测试:满负载下充电板表面及设备温升限制,系统传输效率不得低于规定阈值。
• 协议一致性测试:检查数据包时序、校验完整性及错误恢复机制。
要完成这样一套系统级测试,传统手动搭建环境耗时费力且一致性差。此时,专业自动化测试系统成为刚需,这正是GRL-C3-MP-TPR/TPT Qi2无线充电测试仪发挥价值之处。通过部署此类专业测试仪,厂商可以在研发阶段即发现互操作隐患,大幅度缩短认证周期,确保产品顺利通过授权测试实验室(ATL)的严格考核。

四、适用范围

IEC63563适用于工作频率在 87 kHz 至 205 kHz 范围内、基于电磁感应的短距离无线电力传输系统。其覆盖的产品类型极广,包括但不限于:
• 智能手机、平板电脑
• 真无线耳机充电仓、智能手表
• 便携式医疗设备、电动牙刷等个人护理产品
• 车载前装及后装无线充电座
• 家具内嵌、公共设施充电面
无论是作为整机产品,还是单独的发射模块、接收模组,只要宣称符合“Qi2”或需满足 IEC 无线充电互操作性要求,均适用本标准。

IEC63563的发布标志着Qi无线充电技术正式获得国际标准化组织的认可,这是无线充电行业发展的重要里程碑。该标准系列通过11个相互关联的部分,从通信协议、功率传输、物理设计到安全检测(异物检测)和认证机制,为无线充电产品的设计、制造和测试提供了全面、系统的技术规范。
对于企业而言,遵循IEC 63563标准不仅是产品进入全球市场的准入门槛,更是确保产品互操作性、安全性和用户体验的重要保障。随着标准的推广实施,一个更加标准化、安全、高效的无线充电生态系统正在形成。

欧盟委员会生态设计指令(EU)2025/2052

欧盟委员会2025年10月13日发布(EU)2025/2052号法规,依据2009/125/EC 生态设计指令制定,废止(EU)2019/1782号法规,将监管范围扩展至外部电源、无线充电器/充电板、通用便携电池充电器、USB Type-C线缆,强化能效限值、新增10%低负载效率要求,强制 USB Type-C/USB-PD互操作性并配套通用充电器 logo,增设2.5kV 防雷击抗扰要求,法规2028年12月14日正式适用,设置备件、大功率USB-PD 电源过渡期,助力欧盟节能与循环经济目标。

一、核心目的与范围扩大

本条例旨在根据生态设计指令 2009/125/EC,大幅提升外部电源(EPS)等充电设备的能效与互操作性,以减少电子垃圾和能耗。

适用范围显著扩大,不仅涵盖传统的外部电源,还首次将以下产品纳入强制性生态设计要求:无线充电器(带集成电源)、无线充电板(需外接电源)、通用便携电池充电器、USB Type-C 线缆

明确排除:不间断电源(UPS)、医疗专用设备、交通工具专用充电器、灯具独立式控制装置等

二、核心生态设计要求

1. 能效要求(大幅收紧)

空载功耗:所有EPS空载功耗限值进一步降低(例如≤49W产品限值从旧规约 0.1W降至0.075W)。

低负载效率 (10% 负载):新增强制性效率限值,针对>10W的产品。

平均有源效率:计算公式更新,限值提高(例如≤1W产品需达到50%~66%以上)。

2. 互操作性要求(通用充电器强制化)

这是新规最具冲击力的条款,基于无线电设备指令2014/53/EU的”通用充电器”逻辑并扩大范围:

强制互操作:所有 AC-DC EPS 除非明确豁免,否则必须配备USB Type-C或USB-PD端口,且不得带有不可拆卸的硬接线Type-C线缆(防止线缆损坏导致电源整体报废)。

被供电设备的强制要求:通用便携电池充电器(≤100W)、无线充电器/充电板(未固定安装的)必须采用 USB Type-C 插座作为直流输入。

豁免情形(仍可用专用接口):

功率>100W;电压>48V或≤4.5V;高电压低功率组合(>20V且<25W)。

专用于玩具、户外电动工具、安防报警、网络设备(PoE)、固定安装设备(如电动卷帘)等。

3. 抗浪涌能力要求

I类/II类互操作EPS必须通过2.5kV浪涌测试(模拟雷击等电网波动),确保用于电信设备时的可靠性。

4. 信息与标识要求

铭牌:必须详细标注各端口电压、电流、功率,多口共享功率时需标注组合功率。

端口物理标识:每个 USB 端口旁须刻印最大功率(字体 ≥2.56mm)。

通用充电器标志:必须印在包装、说明书及网站,标志包含最大功率值(例如 “COMMON CHARGER 65W”)。

USB-C线缆:插头外壳须刻印”60W”或”240W”。

三、与旧规(EU)2019/1782的核心对比

欧盟委员会生态设计指令(EU)2025/2052

四、生效、适用与过渡期

生效时间:2025年11月24日

正式适用:2028年12月14日

过渡期核心安排:

备件 EPS:旧法规延用至2033年12月14日

>100W USB-PD电源:过渡期至2030年12月14日

2025.12.14-2028.12.14合规新品:视同符合旧法规

旧法规废止:(EU)2019/1782于2028年12月14日正式废止

因此,为尽快符合 (EU)2025/2052 法规要求,需进行提前测试布局准备,我司的GRL-USB-PD-C2-EPRM310e测试仪器,可以针对法规的Type-C及PD协部分进行测试覆盖,以满足法规要求,助力产品出口上市。

Qi2.2无线充电协议主要特点

Qi无线充电协议
版本号发布时间最大功率主要特点 应用场景
Qi120105W(BPP) 15W(EPP)感应式无线充电 手机,耳机
Qi2.0202315W磁吸 手机,磁吸配件
Qi2.1202415W磁吸外壳,车载对准 手机,手机壳,车载产品
Qi2.2202525W高功率磁吸,高效率 手机,车载

以上展现了Qi无线充电标准的演进过程。最开始发布的Qi1功率只有5W,后面发布的扩展电源配置(EPP)支持到15W。Qi2.0在2023年推出,引入磁吸对准技术(Magnetic Power Profile, MPP),15W功率,且提高了能效与设备定位对准精度。之后发布的Qi2.1新增磁性手机壳适配和TX可移动线圈(车载无线充电模块应用)支持。

当前Qi2.2 已将功率提升至25W,保留磁吸对准并强化温控管理。采用线圈对准设计,异物检测(FOD)和温控保护, “磁吸对准”(Magnetic Power Profile,MPP),低损耗,增强用户体验。

该标准主要面向未来高功率手机设备,仍向下兼容 Qi2.0 和 Qi1。

目前各大厂商正加速推出新一代Qi2.2无线充电模组。适用于智能手机、耳机等轻量设备,车载无线充电模块,电功小工具等等,推动了无线充电的普及。2025年2月国际电工委员会(IEC)发布了IEC63563-1标准,正式Qi2.0纳入国际标准体系。

主要特点:

支持最高25W的电力传输;

功率模式优化USB-C电源适配器的电力传输能力;

增益测量与增益线性化以优化功率控制;

重新引入电容调制用于功率接收器通信;

改进的磁损耗核算方法;

匹配Q值检查,用于在开始功率传输前确认无异物存在;

功率损耗校准:针对超过15瓦功率水平的FOD(异物)。

MIPI D-PHY/C-PHY协议简介

MIPI(移动行业处理器接口)是Mobile Industry Processor Interface的缩写,由MIPI联盟为移动应用制定的开放显示标准。为解决并行接口带宽不足、功耗高的问题。以标准化协议规范实现设备间纳秒级同步精度高效互连,缩短产品开发周期。

一般便于理解,分为物理层,协议层,应用层。以下做一个基本的介绍。

物理层:D-PHY,C-PHY,支持高速HS(差分信号)和低功耗LP(单端信号)双模式切换,传输速率可达41Gbps。

D-PHY(当前最新版本MIPI D-PHY v3.6 最高4.5Gbps速率)

采用NRZ 编码。智能手机、物联网及汽车摄像头与显示屏应用的主流PHY技术。

支持MIPI CSI-2和MIPI DSI-2协议,适用于低功耗、高速应用,连接长度可达4米。

发送端通过驱动线路电平来决定线路状态。HS-TX差分驱动一个lane,两个LP-TX驱动一个lane的两个独立的单line。这样便形成两种高速通道状态:差分0和差分1,和四种低功耗通道状态。

DPHY 电平
DPHY lane状态

C-PHY(当前最新版本MIPI C-PHY v3.0 最高13Gps速率)

使用3条线Lane进行信号传输,并采用3-phase 符号编码技术,从而在更少的线路和较低的信号切换频率下实现极高的吞吐量。

智能手机、物联网及汽车摄像头与显示屏应用的主流PHY技术。

适用于VR头戴式设备,无人机,机器人,汽车ADAS、ADS,车载信息娱乐系统与仪表盘显示屏。同样支持MIPI CSI-2和MIPI DSI-2协议。

使用一组三线方式,由三根导线组成一组成为1个lane,lane中每根线称为A、B、C。由低摆幅三相信号驱动。

C-PHY lane状态
C-PHY数据包发送过程
MIPI C-PHY版本对比

协议层:包含CSI(DPHY/CPHY)(摄像头)、DSI(显示)等子协议,实现数据打包与传输控制。

CSI(当前最新版本MIPI CSI-2 v4.1)

DSI(当前最新版本MIPI DSI-2 v2.2)

支持多种显示操作模式,包括超高清视频(8K及以上),以及节能的GUI和待机模式。在所有显示操作模式下均具有高能效,高度可扩展,支持所有分辨率。

结合了VESA显示流压缩(DSC)和VESA显示压缩-M(VDC-M)标准。

低电磁干扰(EMI)。

应用层:针对摄像头、显示器、存储器、内存、传感器(如麦克风/扬声器)等外设定义专用接口规范。

MIPI Specification

90%以上智能手机采用MIPI协议连接摄像头(CSI-2)和显示屏(DSI-2)。

支持汽车电子自动驾驶ADAS多摄像头同步传输,车载信息娱乐系统,低延迟,满足自动驾驶实时性需求。

差分信号抗电磁干扰能力强,保障工业场景等环境稳定运行。

综上所述,我们提供MIPI显示联盟认可的Teledyne LeCroy mipi cphy dphy协议分析测试仪Envision X14。方便协议开发,测试,及产品分析。

PD3.2协议规范更新,新增可调电压供电功能AVS(Adjustable Voltage Supply)

PD3.2协议规范更新PD AVS,新增可调电压功能AVS(Adjustable Voltage Supply)。USB Power Delivery最新规范协议PD3.2定义了三种充电方式:固定电压档位PDO,可编程电压电流可调PPS(Programmable Power Supply),可调电压AVS(Adjustable Voltage Supply)。

USB Power Delivery PD支持使用一组定义的标准电压进行固定电源充电,可用电流不超过电源和电缆的广播功能限制。

USB PDO

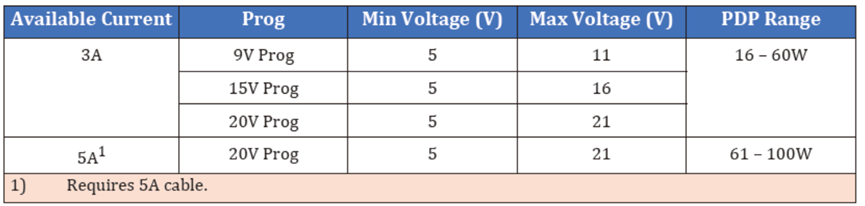

USB Power Delivery支持使用一组定义的标准电压范围对可编程电源(PPS)充电。目前已达到电源和cable线材能力的极限。此外,在SPR模式下操作时,电流也受到请求消息中“操作电流”字段值的限制。PPS操作在EPR模式中不可用。

USB PD PPS

PD3.2规范中要求在SPR模式(当PDP高于27W时)和EPR模式下运行的USB电源传输,支持使用基于电源PDP额定功率值的一组定义的标准电压范围进行可调电压供电AVS(Adjustable Voltage Supply)。

PDP额定功率为x瓦的SPR电源应支持的电压和电流如下图所示。

PD3.2协议规范更新,新增可调电压供电功能AVS(Adjustable Voltage Supply)

PDP额定功率为x瓦的EPR电源应支持的电压和电流如下图所示。

PD3.2协议规范更新,新增可调电压供电功能AVS(Adjustable Voltage Supply)

PD3.2,具有确定功率额定值的电源必须能够提供的电压,要求如下。在SPR要求了AVS。

PD3.2协议规范更新,新增可调电压供电功能AVS(Adjustable Voltage Supply)

支持USB-IF协会目前最新发布的PD3.2协议规范Type-C Function与PD compliance协议一致性兼容性测试仪M310e,可以严格按照规范进行测试,USB-IF授权实验室认证测试仪器设备。详情联络咨询,sales@dragonever.com

EN IEC62680-1-3/62680-1-2欧盟电子产品标准

IEC62680-1-3/62680-1-2

欧盟为减少电子垃圾,致力于推动可支持多种电子产品的统一充电技术及充电接口。2022 年 11 月 23 日发布指令EN IEC62680-1-3/62680-1-2欧盟电子产品标准决议:要求电子产品制造商必须将生产制造的产品使用 USB-C 充电接口技术,并要求手机、平板计算机和相机等中小型可携电子设备,以及笔记本电脑,分别要在 2024 年前与 2026 年符合以 USB-C 为充电接口的要求。

IEC62680测试设备仪器GRL-USB-PD-C2-EPR,原USB-IF协会 USB PD认证测试仪器,执行PD协议认证测试 。IEC62680-1-2与IEC62680-1-3吸收USB-IF USB PD 及Type-C规范,目前可用于IEC62680对应的协议测试认证。IEC62680-1-2主要定义了USB PD供电规范;IEC62680-1-3为针对USB Type-C 线材与连接器的规范。

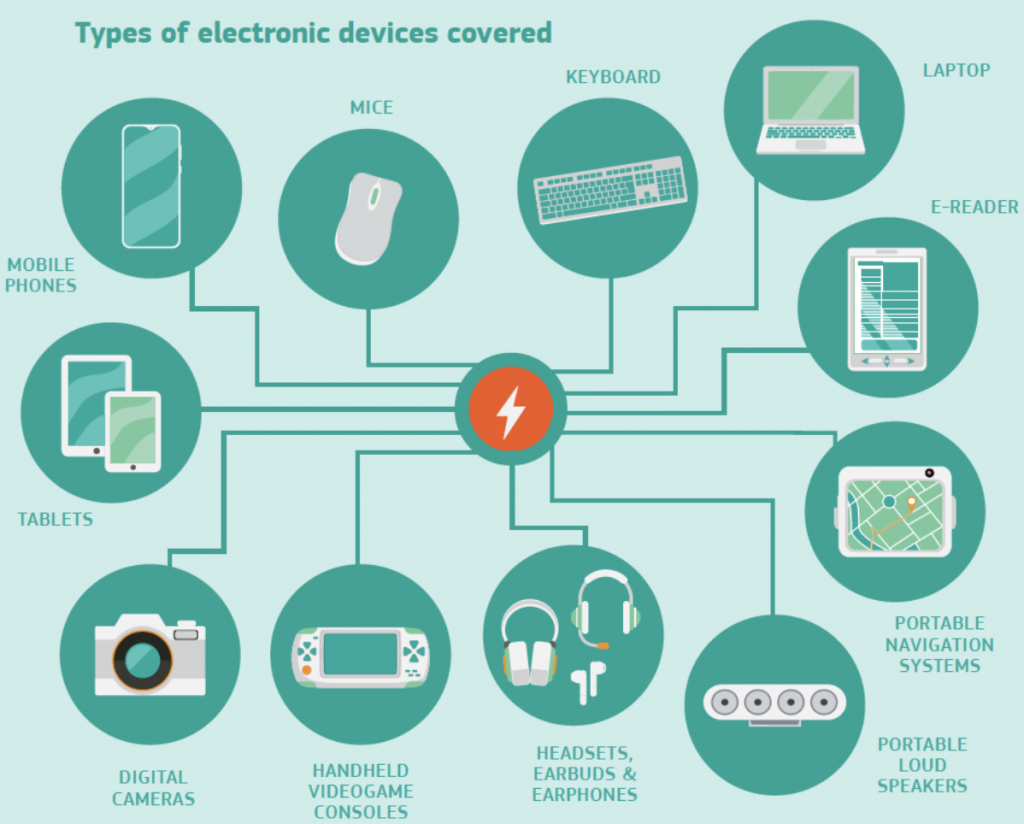

该指令涵盖智能手机、平板电脑、数码相机、耳机、手持游戏机、便携式扬声器、电子书、键盘、鼠标、便携导航及笔记本电脑等共13类设备。

IEC62680-1-3/62680-1-2

指令的强制实施日期为2024年12月28日(笔记本的实施日期为2026年4月28日),强制日期之后,要满足该指令要求的设备才能进入欧盟市场。

EN IEC 62680-1-3内容包括Type-C连接器,Type-C线缆,Type-C协议三个方面。另外还涉及管脚定义、机械结构要求、尺寸要求、电气性能要求,Type-C设备的主从、供电角色定义、供电能力,相关握手协议和状态机定义等。

EN IEC 62680-1-2内容是基于Type-C的CC pin进行的快充协议。用电设备和供电设备都可以对电压、电流和充电方向可以进行协商和调整,此规范对电气要求、物理层、协议层、系统策略、状态机以及功率规则等做出了详细的要求。

因此,对于产品要符合标准,需要进行严格的测试。

我们提供IEC 62680-1-2/62680-1-3标准测试认证仪器设备GRL-USB-PD-C2-EPR,详细信息,请联络我们。

USB4.0协议规范更新

USB4.0协议规范更新 ,是一项重大更新,支持兼容当下的 USB 3.2 和 USB 2.0 架构进行补充。USB4 架构基于英特尔公司的 Thunderbolt™ 雷电协议规范。它使 USB 的带宽翻倍,并支持多个同步数据和显示协议。USB (通用串行总线)接口,标准经历了USB1.0/1.1、USB2.0、USB3.0、USB3.1到USB3.2,直到现在最新的USB4.0。USB 1.0只有低速low speed 1.5 Mbps与全速Full speed 12 Mbps,后来慢慢支持速度480 Mbps、5Gbps、10Gbps、20Gbps 等,最新一代 USB4™规格,支持20Gbps 与40 Gbps。

USB4.0直接采用的是Intel和Apple从2015年在高端笔记本电脑上推出的、基于Type-C接口的“雷电”Thunderbolt 3协议标准,数据传输速率支持10Gbps/lane和20Gbps/lane 两种速率,选择性地支持TBT3-compatible 10.3125Gbps/lane和20.625Gbps/lane两种速率;同时,通过交替模式(ALT mode)支持DisplayPort,PCIE等信号标准。为了避免混淆,Intel将未来准备在高端笔记本电脑上部署的Thunderbolt接口,统一命名为Thunderbolt4.0。

USB4.0协议传输

USB-IF协会在2021年5月份发布了最新的USB4 Specification。7月份发布了“USB4 Electrical Compliance Test Specification V1.02”的测试规范

USB4.0采用的是Thurderbolt3协议。在物理层电气信号上来看的话,USB4.0=TBT4.0=TBT3.0。为了保证20Gbps信号质量测试的精度、兼容性,USB4.0与TBT3.0有很多相关测试类似。

USB4™新功能主要有以下几个方面:
1,使用现有 USB Type-C 电缆的双通道操作和通过 40 Gbps 认证的电缆高达 40 Gbps 的操作
2,多种数据和显示协议,可有效共享总线上的总可用带宽
3,向后兼容 USB 3.2、USB 2.0 和 Thunderbolt 3

USB4™主要构成有Router (路由器),Adapter (适配器),以及TMU (Time Management Unit,时间管理单元)。

Router将隧道协议转换成USB4™封包,并通过TMU来作时间同步。Adapter 是内建在Router里面的,主要功能是为Router与外部组件沟通,进行协议转换。TMU是内建在Router 里,使用分布式时间管理单元(TMU),在 Router间做时间同步。

USB4.0 Host架构
USB4.0 Hub架构
USB4.0 Device架构

USB4.0按功能分层有5种:
1,Protocol Adapter Layer: 负责USB4™与不同协议间进行转换传输
2,Configuration Layer: 负责处理Control Packets,配置等传输参数。
3,Transport Layer: 定义数据包格式、路径、时序控制等。
4,Logical Layer: 提供数据传送与接收、编码与译码,电源管理,错误侦测等。
5,Electrical Layer: USB4™电气信号的特性,如电压、抖动,编码等定义。

USB4.0功能层级

更多USB,PD等信息,可以参考我们的产品页面技术文章页面

无线充电标准,原理,测试认证简介

Qi(中文“气”的拼音)是无线充电技术联盟无线Wireless Power Consortium(WPC)推出的,与认证的无线充电标准。本文重点说明无线充电标准,原理,测试认证。不同厂家的产品,只要有Qi Logo,都可具有互联操作性。这样给消费者带来了很大的便捷。WPC会员成员主要来自手机生产制造商、无线充电方案商,以及半导体公司。如美国Verizon、诺基亚、三星、HTC、TI、华为等公司。维护,推广Qi无线充电技术的市场化。Qi也慢慢成为了移动设备的无线充电的主流技术。

Qi是基于电磁感应原理传输电能。其系统由发射器TX线圈和接收器RX线圈组成,两个线圈组成一个电磁耦合感应器。发射器线圈中流过的交流电产生磁场,这样便感应使接收器线圈产生电压。这样便实现了无TX与RX之间的无线传输。比如,当我们把手机放在充电板上时,手机将通过电磁感应进行充电。

无线充电标准,原理,测试认证简介
Qi无线充电流程框图

Qi充电目前的效率相对有线来说,还是比较低的。一般效率在70%左右,更优的设计可能能够达到80%左右。目前Qi1基本功率规格BPP的提供5瓦的功率。Qi1 EPP最大功率15W,Qi2.0引入磁吸特性,Qi2.1增加磁性手机壳支持与车载对准,Qi2.2最大25W高功率磁吸,效率更高,可以加速手机和消费电子产品的快速充电。目前WPC也有单独制定针对更大功率,如汽车,厨房等场景的充电标准。

无线充电技术目前还处于发展初期,标准尚未统一。目前市场上有三大主流联盟致力于无线充电技术的开发与推广。三大联盟是无线充 电 联 盟(Wireless Power Consortium , 简 称 WPC) 、Power Matters Alliance(PMA)和Alliance for Wireless Power(A4WP)。电力无线传输技术两种:电磁感应型(电流通过线圈)和磁场共鸣型(磁场等共鸣效应)。

对产品设计的要求,发射器方面,对于线圈的尺寸、屏蔽、磁环等都有规定。侦测电路则可以由制造商决定。Qi系统的效率在现阶段没有测试要求。

符合性测试是Qi认证的第一步,第二步是进行互操作性测试,在WPC指定的互操作性实验室,将被测物与已经认证过的产品进行互操作性的兼容测试。都PASS了,才满足Qi的要求,才能打上Qi标识。

更多的关于测试方面信息,可以浏览我们的无线充电测试设备GRL-C3-MP

Qi2无线充电测试仪
Qi2.2无线充电测试仪

发射器和接收器有不同的关键测试项目。

发射机的关键测试项目:

– 最小可承受调制负载

– 可持续提供有保证的功率

接收机的关键测试项目:

– 调制深度

– 侦测脉冲及时反应时间

– 数据包正确的时隙

– 数据包内容的正确性

WPC Qi无线充电控制流程

本文主要介绍WPC Qi无线充电控制流程。工程师从事无线充电芯片开发,无线充方案开发,及无线充电产品开发测试时。对于无线充电测试标准,无线充电要测试哪些参数,及目前有哪些无线充电测试方案治具都是要必要了解的。所以,对于整个无线充电控制的过程需要事先了解,以便清楚知道以便为相关测试做准备。

Qi无线充电,从系统协议控制的角度来说,从发射器TX到接收器RX的电能传输包含BPP(Baseline Power Profile)中的四个阶段:选择、ping、识别与配置,以及电能传输。下图说明体现了这个四个阶段。

Qi无线充电控制过程

每个阶段的过程说明如下: 选择阶段,发射器通常会监视充电板表面是否放置和移除物体。为实现这一功能,发射器会使用多种方法。如果 Power Transmitter 发现一个或多个物体,它应该尝试定位这些物体,特别是如果它支持自由定位。此外,电能发射器将会尝试区分电能接收器和异物,例如钥匙、硬币等。此外,电能发射器TX应尝试选择电能接收器RX进行电能传输。如果发射器最初没有足够的信息来实现这些判断,发射器可能会重复进行ping和随后的识别和配置阶段 – 每次选择不同的线圈 – 并在收集相关信息后返回选择阶段。最后,如果电能发射器选择一个线圈,它打算将其用于向电能接收器传输电能,电能发射器将进入 ping阶段,并最终进入电能传输阶段。另一种情况,如果电能发射器没有选择电能接收器进行电能传输,并且长时间未主动向电能接收器供电,则电能发射器应进入待机操作模式。

ping阶段,发射器执行数字 Ping,并侦听响应。如果电能发射器发现电能接收器,电能发射器可以延长数字 Ping,即保持电能信号在数字 Ping 的电平。这会导致系统进入识别和配置阶段。如果电力发射器不延长数字 Ping,系统将返回到选择阶段。

识别和配置阶段,电能发射器识别选定的电能接收器,并获取配置信息,例如电能接收器打算在其输出端提供的最大功率量。电力发射器使用此信息来创建电力传输协议握手包。该电力传输合同包含对表征电力传输阶段电力传输的几个参数的限制。在进入电力传输阶段之前的任何时间,电力发射器可以决定终止扩展数字 Ping(例如,发现额外的电力接收器)。这将系统恢复到选择阶段。

电能传输阶段,电能发射器继续为电能接收器供电,调整其初级线圈电流,以响应从电能接收器接收的控制数据。在这个阶段,电力发射器监控电力传输合同中包含的参数。违反这些参数的任何规定限制会导致电力发射器中止电力传输,并使系统返回到选择阶段。最后,系统还可以根据电能接收器的请求离开电能传输阶段。

无线充电电能传输

EPP(Extended Power Profile)在BPP控制功能基础上增加了协商阶段、校准阶段和重新协商阶段。

EPP充电控制过程

这些增加的阶段主要处理改进的异物检测FOB能力,如下所述:

选择阶段。在此阶段,功率发射器通常使用小测量信号监视接口表面以放置和移除物体。此测量信号不应唤醒位于接口表面上的电力接收器。如果电力发射器在其接口表面上检测到异物,它应该留在选择阶段,不应提供电能传输信号,以避免加热异物。

谈判阶段。在此阶段,电能接收器与电能发射器协商以微调电能传输合同。为此,电能接收器向电能发射器发送协商请求,电能发射器可以授予或拒绝该请求。为了改进对是否存在异物的初始评估,电能发射器可以将电能接收器报告的品质因数与其自身的测量值进行比较。如果电力发射器检测到异物,它应该返回到选择阶段。

整个这些控制过程,及详细的协议指令数据包,功率电能传输信息,通过我们的无线充电测试设备C3都可以清晰的看到,以便产品开发与测试。及过WPC Qi的认证。

USB PD协议快速充电中的信号质量评估

我们都知道最近几年快速充电基本已经成为手机等电子设备的标配。用户在选择购买新的手机时,更会把快充作为一个考虑的重要因素。USB-IF协议也是把最新的PD协议规范更新到了PD3.1。

由于USB PD充电器,车充,充电宝等PD电源与传统电源最大的区别在于,其具有通信沟通能力:充电设备与受电设备之间存在协议数据沟通。PD协议的通信编码为BMC(Biphase Mark Coding, BMC)。

PD协议中BMC码的频率为300K,转换为每个数据比特传输时间为3.33us。PD协议BMC编码可以有10%的频率偏差,但在实际产品中由于产品及线材传输质量,噪声、外部电磁环境等影响,信号经常受到干扰。

USB PD BMC编码格式
pd协议数据包格式

无数条这样的PD协议数据包是在PD的两个设备之间进行通信,以实现PD快充。而承载这一数据通信的物理层即是type-C中的CC1通道,CC线作为插拔检测和PD通信通道,采用半双工通信机制传输数据。

usb pd通信 cc通道

所以CC通道上本身信号质量的优劣,就显得非常重要,直接决定了PD电源及支持PD协议充电设备的产品体验。如何查看及对此信号进行分析就显得非常重要。USB-IF组织在PD规范中对此进行了明确的定义与要求,其信号眼图不应触碰模板。

USB PD CC 眼图

所有这些信号电压波形,结果图,协议数据包详细内容,借助我们的PD协议测试仪都可以清晰的查看分析,以及进行更加深入的测试,及噪声干扰测试。
