MIPI协议分析仪-信号发生器 Envision X14

MIPI协议分析仪-信号发生器 Envision X14作为一款专业的MIPI Dphy/Cphy协议分析仪器设备。一台硬件可以支持协议分析/信号发生(选配)，支持MIPI D-PHY/C-PHY，CSI-2 v4和DSI-2 v2规范标准。为MIPI显示驱动芯片制造商和方案商，成品厂家提供完整的测试解决方案。

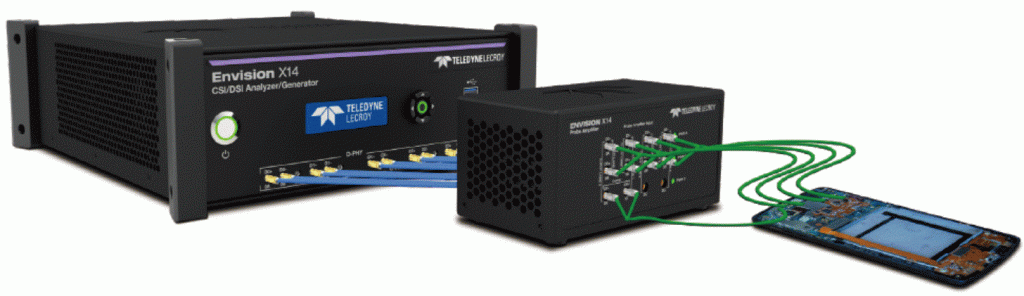

Envision X14 MIPI协议分析仪可以对C-PHY 和 D-PHY 上的 MIPI 相机和显示协议进行解码。 X14 分析仪也可以作为信号源生成CSI-2 或 DSI-2 数据包、帧和图像，也可以串在 CSI-2 或 DSI-2 设备通信之间进行监听解码分析。

Envision X14 MIPI协议分析仪同时可以选配 CSI-2 和 DSI-2的 MIPI 一致性测试规范 (CTS) 套件。 该 CTS 套件提供对所有相机和显示模式、数据包类型和视频格式的检查，包括高速HS和低功耗LP模式。

•

MIPI协议分析：

• 16Gb大容量储存空间。
• D-PHY 每个数据通道lane1-4传输速率为 9.0 Gbps。
• C-PHY每个数据通道lane1-3的 C-PHY 数据传输速率6.0 GSps。
• 抓取分析所有数据包类型、格式、命令和视频模式、高速和低功耗读写模式，支持显示流压缩DCS解析。
• 对接抓取的数据和错误进行分析统计，如CRC、ECC、SoT和EoT等。
• 支持解析PPS 图片显示设置参数。
• 强大的协议触发功能，可涵盖所有短包Short Packet，以及长包Long Packet，可触发CRC/ECC Error错误类型。
• 灵活的数据log保存功能，方便离线查看与分析。

MIPI信号发生：

• 4Gb容量空间。
• D-PHY 支持每个数据通道 9.0 Gbps 的数据传输速率。
• C-PHY 支持6Gs/s速率的数据通道通信。
• 支持生成各种数据包类型、数据格式和帧时序。
• 生成相机控制接口 (CCI) 响应。
• 支持生成各种分辨率和时序的图像和帧。
• CSI-2 和 DSI-2 的一致性测试规范 (CTS)，用于验证设备是否符合MIPI兼容性规范。
